缝隙式排水沟
缝隙式盖板排水沟是一种U形的缝隙式集水管,一般用于中央分隔带进行排水,经常设置在左侧道路的路缘带附近,从而对路面的表面水进行拦截和排出。这种缝隙式盖板排水沟的过水面为U形,所以水力性能比较好。此外,缝隙式盖板排水沟的顶部的开口比较小,这对于行车安全来说是没有影响的。

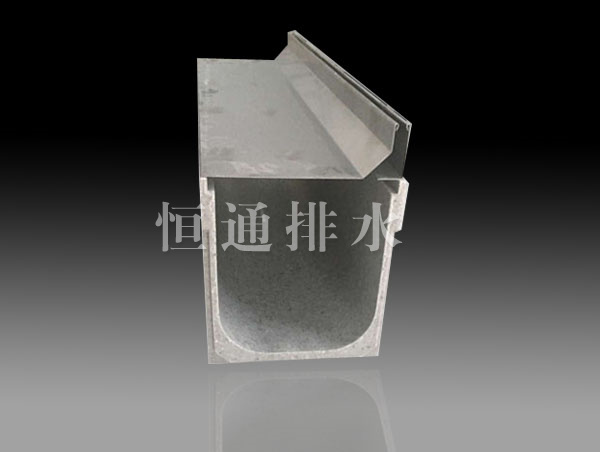

有的缝隙式盖板排水沟的沟断面外部是正方形、长方形或者是台阶性的,而中间内部是U形的结构,顶部开有纵向的开口,用于对路面水的汇集。这种缝隙式盖板排水沟通常在高速公路和一级公路上使用,设在超高路段外侧的左侧路缘带处,其左侧与中央分隔带缘石相接,右侧为行车道(或超车道)。外侧车道的路面汇水通过超高横坡流入沟顶的开口中,沿缝隙式盖板排水沟纵向汇集一段后,再通过横向排水管引至路基排水沟或天然沟渠中。
缝隙式排水沟一般采用素混凝土进行预制,成本上并不会太高。在高速公路上使用的缝隙式盖板排水沟的结构通常会受到来自汽车轮载的破坏,而这种破坏力的典型受力状态有以下两种:第一种是车轮压于排水沟旁边的路面,路面材料产生横向压力作用于排水沟侧壁第二种是车轮位于排水沟顶部,直接对排水沟产生垂直压力。缝隙式盖板排水沟的结构在设计时要照顾到这些受力特点而进行改变。
